Pучные сегментные листогибы MetalMaster серии MTB S




Ручные сегментные (сегментальные) листогибы MetalMaster серии MTB S предназначены для гибки изделий сложной конфигурации и различной формы.

Могут использоваться при производстве таких изделий, как фасадные кассеты, монтажные электрошкафы, кожухи электрощитков, кондиционеров и вентиляторов, различных лотков, коробок и многих других деталей.

Листогибы серии MTB S просты и удобны в использовании, оснащаются 1-й, 2-я или 3-я сегментированными балками и имеют простой механизм настройки на различную толщину загибаемого металла.

  • Рабочая длина от 1270 до 2500 мм
  • Толщина металла от 2,0 до 1,5 мм
  • Масса станков от 285 до 700 кг
  • Сегментное деление балок
  • Ножной привод прижимной балки
  • Для сложных изделий

Технические характеристики:

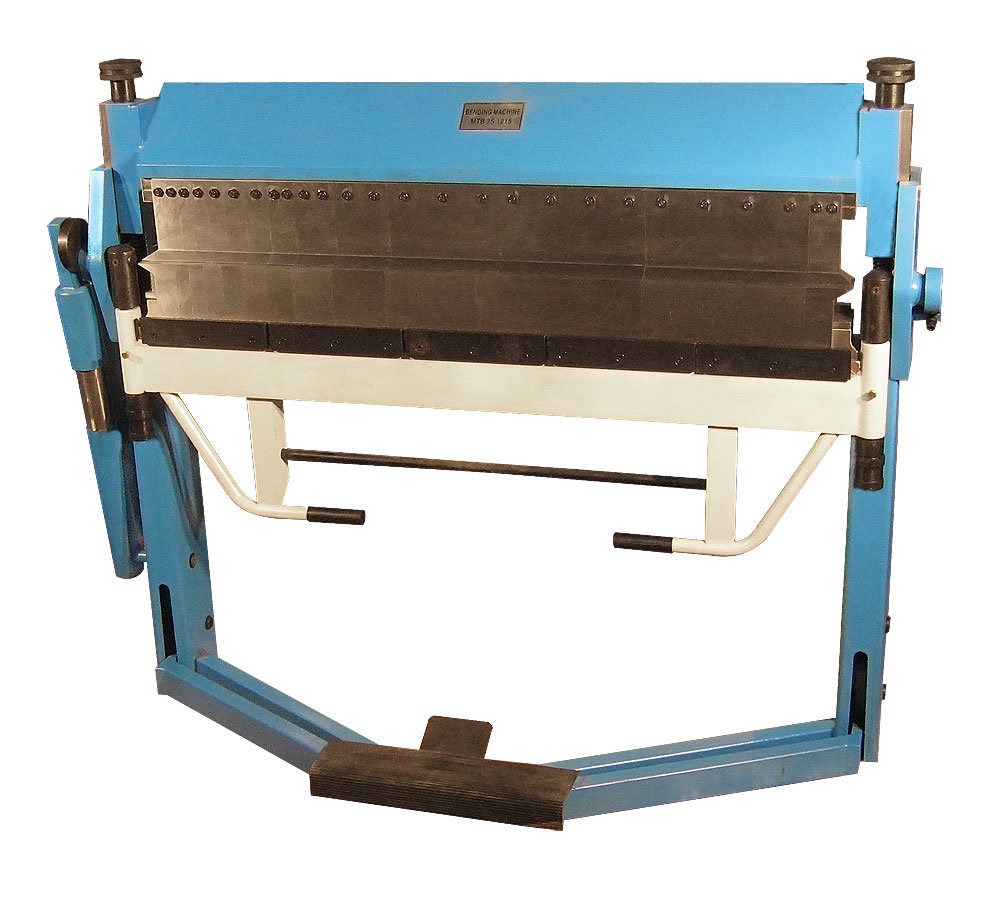

Ручной сегментный листогиб MetalMaster MTB 3S
Модель MTB S 1220 MTB S 2012 MTB S 2510 MTB 2S 1220 MTB 3S 1215
  Длина сгибаемой детали, мм 1270 2020 2500 1270 1270
  Толщина листа, сталь (400 Н/мм2), мм 2,0 1,25 1,0 2,0 1,5
  Сегментальная верхняя балка да да да да да
  Сегментальная гибочная балка нет нет нет да да
  Сегментальная нижняя балка нет нет нет нет да
  Управление прижимной балкой ножное (педаль)
  Угол сегментных ножей, град. 135 135 135 135 150
  Габариты, мм 1348x
850x
1165
1460x
630x
1280
1710x
1000x
1420
  Масса, кг 285 665 700 320 370
Листогибы MetalMaster MTB 3S
Листогибы MetalMaster MTB 2S
Листогибы MetalMaster MTB S
Ручной сегментный листогиб MetalMaster MTB 2S
Станки серии MetalMaster MTB 2S имеют принцип работы, схожий с MTB 3S. Ножной привод подъемом прижимной балки, ограничитель угла поворота гибочной балки, система регулировок и компенсаторов организованы схожим образом. Основные различия заключаются в расположении сегментов на прижимной балке - они имеют не вертикальное положение, как у MTB 3S, а наклонное. Крайние сегменты не отличаются по форме от центральных. Основная балка не сегментирована.

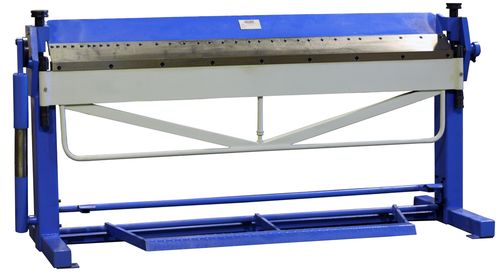

Ручной сегментный листогиб MetalMaster MTB S

Механический сегментальный листогиб MetalMaster MTB S используется для гибки самых простых изделий, требующих совершения непараллельных гибов: коробочки, поддоны, лотки. У станков MTB S сегментировано только верхнее лезвие. Принципиальная конструкция станка та же, что и у MTB 2S.

Сегментные листогибы MetalMaster MTB 3S: конструктивные особенности и преимущества.




Ручной сегментный листогиб MetalMaster MTB 3S оснащен тремя сегментными балкамиРучной сегментный листогиб MetalMaster MTB 3S имеет встроенный ограничитель угла гиба


У листогибов MTB 3S все три балки оснащены наборами сегментных ножами. На каждой балке установленно по 13 сегментов с шириной от 25 мм до 270 мм. Рабочая высота сегментов прижимной балки 110 мм. Сегменты, расположенные по краям балки, выполненны в форме сапожка, что существенно расширяет возожности станка и позволяет работать с изделиями, имеющими загнутые во внутрь бортики (например изготовление фасадных кассет или коробок). На верхней балке станка расположенна специальная монтажная шина, в пазы которой крепятся сегменты. Дополнительно сегменты фиксируются винтами с головкой под шестигранник. При необходимости можно быстро и просто изменить набор задействованных сегментов, сняв лишнии или, наоборот добавив дополнительные. Также их можно компоновать в любой последовательности. На правой стойке станка размещен блок ограничителя угла поворота гибочной балки, который повышает удобство работы при изготовлении серийных изделий.


Механизм регулировки толщины металла на ручных сегментных листогибах MetalMaster MTB 3SРегулировка радиуса гиба на ручных сегментных листогибах MetalMaster MTB 3S


Для достижения наилучшего качества гибки необходимо настроить станок на фактическую толщину металла, с которым планируется работать. Листогиб имеет две основных регулировки - регулировка прижимной балки в зависимости от толщины металла - производится вращением рукояток, расположенных на верху станины с лева и с права от прижимной балки. Также для улучшения качества получаемых изделий рекомендуется настроить необходимый радиус гиба (в зависимости от толщины используемого металла). Для этого служит механизм регулировки положения прижимной балки по высоте относительно нижней балки станка - поворотные рукоятки в торцах гибочной балки.


Компенсатор усилия гибочной бали сегментного листогиба MetalMaster MTB 3Sножной привод прижимной балки на ручных сегментных листогибах MetalMaster MTB 3S


Гибочная балка листогибов MTB S оснащена пружинным компенсатором, который существенно уменьшает усилие, которое необходимо приложить для осуществления гибки на станке. На листогибе имеется ножной привод прижимной балки. Благодаря использованию педали, оператор станка может размещать заготовку в станке обеими руками и нет необходимости тянуться к краю станка для закрытия (или открытия) прижимной балки. Все это существенно упрощает и ускоряет работу на данных станках.
