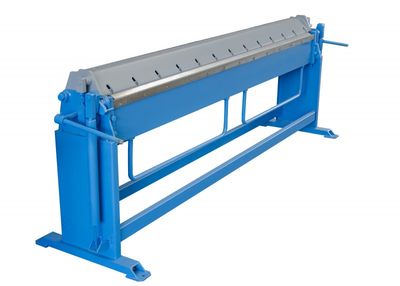

Ручной листогиб Mazanek серии ZGR



1 Листогибы Mazanek ZGR - это стационарные ручные листогибочные станки со сплошными балками, производства фирмы Mazanek Sp. Z.O.O (Польша), которые давно и успешно применятются на территории нашей страны самыми разными предприятиями. Свою популярность эти станки приобрели благодаря проверенной временем конструкции в сочетании с разумной стоимостью.
Листогибы линейки ZGR ориентированы на работу в цеху для производства доборных элементов кровли, комплектующих вентиляции и других различных изделий из листовой стали толщиной до 1.0 мм (до 2.0 для серии ZGR-2.0).

Технические характеристики:

Ручной листогиб Mazanek серии ZGR
Модель ZGR-1300 ZGR-1500/1 ZGR-2000/1 ZGR-2500/1 ZGR-3000/1
Длина сгибаемой детали, мм 1310 1550 2050 2520 3050
Толщина листа, сталь (400 Н/мм2), мм 1,0 1,2 1,0 1,0 1,0
Максимальный угол гиба, град 150 130 130 130 130
Максимальное раскрытие, мм 75 80 80 80 80
Габариты, мм 1660x
700x
1045
2000x
700x
1050
2500x
700x
1050
3220x
700x
1090
3500x
700x
1090
Масса, кг 160 360 440 630 730

Особенности конструкции:




Листогибы оснащены мощными сварными опорами, которые обеспечивают надежное и устойчивое положение станка. Поворотная гибочная балка - мощная стальная плита с усиливающими элементами, имеет механизм регулировки по высоте.

Надежная станина листогибов Mazanek ZGR Усиленная гибочная балка листогибов Mazanek ZGR

Движение прижимной баки осуществляется при помощи эксцентрикового механизма, что обеспечивает высокую скорость подъема балки и, соответственно, высокую производительность станка. Прижимная балка снабжена простым и удобным механизмом регулировки усилия прижима. При раскрытии балка поворачивается вокруг горизонтальной оси.

Эксцентриковый механизм листогибов Mazanek ZGR

Рядом с гибочной балкой находится блок угломера с огрнаичителем. Это позволяет производить изделия с точно заданным углом гиба, ограничитель поворота гибочной балки позволяет получить хорошую воспроизводимость угла гиба и облегчить изготовление большого количества однотипных изделий.

Угломер листогибов Mazanek ZGR Ограничитель угла гиба листогибов Mazanek ZGR

Листогибы ZGR оснащаются пневматическими компенсаторами прижимной балки и пружинными компенсаторами усилия на гибочной балки. Данные компенсаторы усилия значительно облегчают работу на станке и экономят силы оператора листогиба.

Компенсаторы усилия на ручных листогибах Mazanek ZGR

Навесной роликовый нож обеспечивает промышленное качество реза листового металла толщиной до 0,8 мм. Нож оснащен механизмом регулировки схождения режущих роликов.


Роликовый нож для листогибов Mazanek ZGR





Посмотреть видео-ролик о ручных листогибах Mazanek серии ZGR



Прочитали описание, изучили технические характеристики, но у вас все еще остались вопросы?
Посмотрите небольшой видео-ролик о листогибе Mazanek ZGR.



Скачать инструкцию для листогиба Mazanek серии ZGR-1.
Скачать инструкцию для листогиба Mazanek серии ZGR-2.


Компания MAZANEK Sp z o. o. помимо серии станков ZGR-1 (до 1,0 мм), также производит специализированную серию тяжелых ручных листогибочных станков ZGR-2 для работы с металлом тощиной до 2,0 мм. Рабочая длина станков 2060 мм, 2540 мм и 3040 мм. Станки оснащаются мощными балками специальной формы, усиленными втулками, дополнительными опорами и мощным пружинным компенсатором усилия.

Технические характеристики:

Ручной листогиб Mazanek ZGR 3000/2
Модель  ZGR-2000/2  ZGR-2500/2  ZGR-3000/2
Длина сгибаемой детали, мм 2060 2540 3040
Толщина листа, сталь (400 Н/мм2), мм 2,0 2,0 2,0
Максимальный угол гиба, град 135 135 135
Максимальное раскрытие, мм 80 70 70
Габариты, мм 2830x
770x
1160
3220x
770x
1160
3720x
770x
1160
Масса, кг 730 800 900
